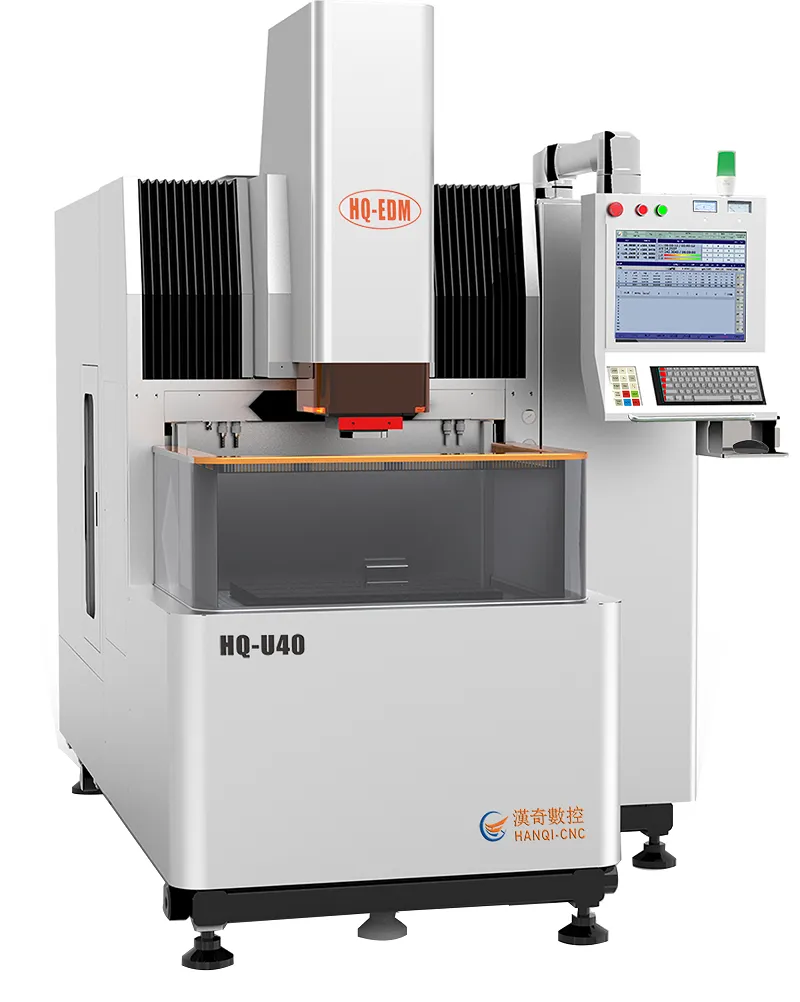

Kaldırma Sıvı Tankı ve Sabit Çalışma Tezgahı ile Tamamen CNC Ayna Kaplama EDM Makinesi

1. Gövde ve yakıt deposu entegre olduğundan taban alanı küçültülmüştür;

2. Gelişmiş işleme veritabanı, yalnızca işleme malzemeleri, türleri, alanları, pürüzlülüğü, derinliği vb. girişiyle grafit çelik, kırmızı bakır alüminyum, tungsten bakır sert alaşımlı çelik vb.'nin verimli, düşük kayıplı ve doğru VDI işlenmesini sağlayabilir. Acemi olsanız bile, işte kolayca yetkin olabilirsiniz;

3. Dokunmatik ekran, fare, klavye ve yardımcı klavye için giriş yöntemleri;

4. Sistem uzaktan çalıştırılabilir, ücretsiz olarak güncellenebilir ve kontrol edilebilir;

5. Ekran doğruluğu ve çözünürlüğü 0.0001mm

6. Tekrarlayan konumlandırma doğruluğu 0.002 mm'den az veya ona eşit

7. Tam aralık konumlandırma doğruluğu 0.01mm'den az veya eşit

8. Optimum yüzey pürüzlülüğü 0.07 μ M'den küçük veya ona eşit

9. Maksimum işleme verimliliği 230 mm ²/ Min/50A (bakır çelik);

10.260 mm ²/ Min/50A (bakır grafit);

11. Minimum elektrot kaybı 0.1%'den az veya ona eşit

12. İşleme düzlüğü 0.004 mm'den küçük veya eşit

1. İş parçasının yüksek ucuna göre sıvı tankının yüksekliğini kontrol eden sıvı tankının CNC kaldırılması otomasyona ulaşabilir;

2. Linux işletim sisteminin, üst bilgisayarın ve AC servo motorun tam kapalı devre kontrolü;

3. Ethercat veri yolu kontrolü, hızlı hız, yüksek kontrol hassasiyeti (her eksen sürücü ve deşarj dahil);

4. Her eksenin kontrol doğruluğu ve koordinat görüntüleme doğruluğu 0.1 μ m. Yumuşak sınır kontrolü;

5. Sıfıra dönmeden gücü kapatın, işleme devam edin;

6. Yağ yükleme ve boşaltmanın otomatik kontrolü, yağın sabit sıcaklık kontrolü;

7. Destek 8-eksen 5-eksen bağlantısı;

8. Sabit çalışma tezgahı, HT250 döküm gövde yapısı (İsviçre);

9. X/Y/Z ekseninde Japon THK (veya Tayvan HIWIN) P sınıfı makaralı kılavuz raylar bulunmaktadır;

10. X/Y/Z eksen konfigürasyonu (Tayvan HIWIN) C3 sınıfı yuvarlanan bilyalı vida;

11. X/Y/Z eksen konfigürasyonu: Japon Panasonic AC servo motor ve mutlak değer sürücüsü;

12. Şirketimizin bağımsız olarak geliştirdiği otomatik işlem veri tabanı;

13. Kontaktörler, koruma şalterleri vb. hepsi Schneider Fransa'dan;

14. Yerli pnömatik otomatik mandren (İsviçre 3R veya EROWA seçilebilir);

15.'00'düz mermer tezgah;

16. Duman tahliye kanalı ve otomatik yangın söndürme cihazı;

17. 'C' ekseni için otomatik sıfır dönüş telafisi;

18. LED çalışma lambası makine kafasının alt kısmında yer alır ve yer kaplamaz;

1) Başkan, yaklaşık 40 yıldır Çin'deki Hanchuan Takım Tezgahı Fabrikası'nda (1986-2005) elektrikli işleme alanına odaklanarak çalıştı;

2) Şirket 2005 yılında kurulmuş olup, fabrikası Çin'in Suzhou Yüksek Teknoloji Bölgesi'nde 20.000 metrekarelik bir alanı kaplamaktadır;

3) Jiangsu Eyaletinde yüksek teknolojiye sahip bir kuruluştur ve Jiangsu Eyaletinde uzmanlaşmış, rafine ve yenilikçi bir kuruluştur;

4) 80'den fazla çalışanı ve 20'ye yakın Ar-Ge personeli ile Ar-Ge odaklı üretim odaklı bir kuruluştur;

5) ISO9001 kalite yönetim sistemini uygulayın ve takım tezgahı bileşenlerinin hassas testlerinde Carl Zeiss üç koordinat sistemini kullanın;

6) 2016 yılında Beijing Agie Charmilles Endüstriyel Elektronik A.Ş. ile ürün işbirliğine girdik;

EDM İşleme Nedir?

Elektriksel deşarj işleme, EDM, malzemenin dielektrik bir sıvıya batırılmış elektrotlar arasında hızlı bir elektrik akımı deşarjı dizisi kullanılarak bir iş parçasından çıkarıldığı bir üretim sürecidir. Bu süreç, işlenmesi imkansız parçaları üretmek için kullanılır. EDM, malzemeyi çıkarmak için mekanik kuvvet kullanmadığından, geleneksel olmayan olarak kabul edilir.

EDM, karmaşık ve incelikli şekiller oluşturmak için ideal olan ve titanyum gibi sert metalleri şekillendirebilen olağanüstü hassas bir işlemdir. EDM kullanılarak şekillendirilen malzemeler, işlemin başarılı olması için elektriksel olarak iletken olmalıdır.

Bir EDM makinesinin iş parçası elektrodu, anot, DC güç kaynağının pozitif terminaline bağlanırken, alet elektrodu, katot, negatif terminale bağlanır. Elektrotlar dielektrik sıvıya daldırılır ve kıvılcım aralığıyla ayrılır. Kıvılcımlanma, kıvılcım aralığı bölgesinde aşırı elektrotermal ısı üretir ve bu da iş parçası yüzeyinin parçalarını eritir ve buharlaştırır, bu işlem kıvılcım erozyonu olarak bilinir.

Batıcı EDM işlemeye bir alternatif olan EDM tel işleme süreci, kesme işlemi için bir tel kullanan ahşap şerit testereye çok benzer şekilde çalışır. Bakır veya pirinçten yapılmış tel, içinden geçirilen yüksek voltajlı bir elektrik deşarjına sahiptir ve bu da telin iş parçasının kalınlığını kesmesini mümkün kılar.

EDM tel işlemede tel, iletkenliğin hassas bir şekilde kontrol edildiği deiyonize suda bir kıvılcım yaratır. Su, malzemeyi soğutur ve temiz dielektrik sıvının sürekli olarak işleme pompalanmasıyla çıkarılan malzemeyi yıkar ve fazla atığı temizler.

EDM işleminin aşırı sıcaklıkları, buharlaşma ve eritme veya kıvılcım aşınması yoluyla iş parçasından fazla malzemeyi hızla uzaklaştırır. Erimiş metal kısmen uzaklaştırılır. Elektrik potansiyeli geri çekildiğinde, plazma kanalı artık sürdürülemez ve çökerken basınç veya şok dalgaları üretir. Bu, erimiş malzemeyi boşaltarak kıvılcım bölgesinin etrafından uzaklaştırılan bir malzeme krateri oluşturur.

Plazma kanalı, iş malzemesinin pozitif ve aletin negatif hale getirildiği elektrik potansiyelinin kesilmesi nedeniyle çöktüğünde şok dalgalarının oluşumuyla malzeme çıkarılır. Elektronlar iş parçasına çarptıkça, pozitif iyonlar alete çarptığında malzemenin ısıtılması, eritilmesi ve çıkarılmasıyla kraterler oluşur ve bu da aletin aşınmasına neden olur.

Elektriksel deşarj işleme çok fazla güç gerektirir. İşlem için kullanılan jeneratörler, işlemin verimli ve başarılı bir şekilde çalışması için gerekli gücü sağlayabilmelidir. İşlemin güç parametrelerini üretme yeteneklerine göre seçilirler.

EDM (KALIP DALDIRMA)/TEL EDM takım tezgahları, dijital ev aletleri, otomotiv üretimi, tıbbi ekipman, yarı iletken paketleme, kalıp endüstrisi, havacılık, alüminyum endüstrisi, banyo armatürleri, askeri üretim vb. gibi çeşitli endüstrilerde yaygın olarak kullanılmaktadır.

SUZHOU HANQI CNC EKİPMANLARI CO.,LTD.2005 yılında kurulmuş olup, 30 yılı aşkın süredir çeşitli hassas CNC elektrik deşarj makinelerinin (EDM) ve CNC tel EDM kesme makinelerinin (WEDM) üretimi ve özelleştirilmesi konusunda uzmanlaşmıştır. İsviçre markasıyla aynı olan takım tezgahı dökümleri, Alman Zeiss koordinat test cihazı kullanılarak tüm önemli bileşen muayenelerinden geçmiştir ve EDM makinelerinin hassasiyetini ve kararlılığını sağlamak için İsviçre teknolojisiyle işbirliği yapmıştır. Hanqi CNC makineleri (EDM/WEDM), kalıp imalatı, otomotiv imalatı, çip teknolojisi, tıbbi ekipman, elektronik, elektrik, donanım, plastik vb. dahil olmak üzere çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Hanqi CNC, THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC, KNUTH vb. dahil olmak üzere birçok dünyaca ünlü markayla işbirliği yapmıştır. Fabrikamız, ISO9001, IS014001, CE, UL, ETL vb. gibi ilgili uluslararası yetkili sertifikalara sahiptir. Ürünlerimiz yüksek maliyet etkinliğine sahiptir ve dünya çapında 30'dan fazla ülke ve bölgeye ihraç edilmiştir. Yüksek kaliteli ve yüksek hassasiyetli takım tezgahlarımızla (MS-WEDM/EDM işleme hassasiyetinde sektör lideri), çok karmaşık bileşenleri işleyebiliyoruz ve çeşitli ülkelerden müşteriler tarafından tercih ediliyoruz, böylece çok sayıda yüksek kaliteli yerli ve yabancı uzun vadeli işbirliği yapan müşteri biriktiriyoruz.
