Lineer Motorlu Tamamen Kapalı Devre Yüksek Hassasiyetli Tel Erozyon Makinesi

1. Sıvı tank motoru kaldırma

2. Doğrusal motor kontrol teknolojisi

3. Ultra düşük molibden tel kaybı

4. 150000mm² Tel kaybı yok, daha çevre dostu

5. (Kesme durumu: 9000 mm ²/ H|su bazlı kesme sıvısı|çelik|iş parçası yüksekliği 60 mm)

6. Maksimum kesme verimliliği: 300 mm ²/Dakika veya üzeri

7. Optimum yüzey pürüzlülüğü: Ra 0.5 μ M'den küçük veya eşit

8. Optimum işleme hassasiyeti: ± 3um (mutlak boyut)

9. Yavaş filament seviyesi UV eksen yapısı

10. Beş eksenli tam servo kontrolü

11. Tüm makinenin entegre yapısı

12. G kodu programlamayı destekleyin

13. İş Parçalarını İşlemek İçin Molibden Telinin Kullanılması

1. İsviçre takım tezgahı endüstrisinde aynı kalitedeki dökümler, C tipi yapı (HT250)

2. XY ekseni Tayvan HIWIN P sınıfı kılavuz raylarını kullanır

3. Vida yapısı olmayan X ve Y ekseni, doğrusal motor yapısı kullanılarak, kayıpsız uzun süreli kullanım (Hanqi tarafından özelleştirilmiş)

4. UV ekseni Tayvan HIWIN C3 seviye kılavuz vida kılavuz rayını kullanır

5. X, Y, U ve V eksenleri servo motorlar (Panasonic motorlar ve sürücüler) tarafından kontrol edilir

6. Z ekseni de bir servo motor (Hanqi özelleştirilmiş motor ve sürücü) tarafından kontrol edilir.

7. Vida kılavuz rayı için otomatik yağlama sistemi (otomatik yağlama pompası)

8. Patentli sıvı tankı kaldırma yapısı (Hanqi tarafından özelleştirilmiş)

9. ± 12 derece konik kesme yapısı

10. Pas ve korozyon önleyici tezgah (Hanqi tarafından özelleştirilmiştir)

11. Windows 7 sistemi, Hanqi tarafından bağımsız olarak geliştirilen bir CNC sistemiyle donatılmıştır

12. Entegre endüstriyel kontrol bilgisayarı (Hanqi tarafından özelleştirilmiş)

13. Bilgisayar işletim istasyonu kolay kullanım için 90 derece dönebilir

14. Gömülü LED üç renkli ışık (benzersiz tasarım, daha uzun kullanım ömrü)

15. Ana elektrik dolabının ve su tankının entegre tasarımı (daha küçük ayak iziyle)

16. Hanqi'nin bağımsız olarak geliştirdiği deşarj işleme devresi

1) Başkan, yaklaşık 40 yıldır Çin'deki Hanchuan Takım Tezgahı Fabrikası'nda (1986-2005) elektrikli işleme alanına odaklanarak çalıştı;

2) Şirket 2005 yılında kurulmuş olup, fabrikası Çin'in Suzhou Yüksek Teknoloji Bölgesi'nde 20.000 metrekarelik bir alanı kaplamaktadır;

3) Jiangsu Eyaletinde yüksek teknolojiye sahip bir kuruluştur ve Jiangsu Eyaletinde uzmanlaşmış, rafine ve yenilikçi bir kuruluştur;

4) 80'den fazla çalışanı ve 20'ye yakın Ar-Ge personeli ile Ar-Ge odaklı üretim odaklı bir kuruluştur;

5) ISO9001 kalite yönetim sistemini uygulayın ve takım tezgahı bileşenlerinin hassas testlerinde Carl Zeiss üç koordinat sistemini kullanın;

6) 2016 yılında Beijing Agie Charmilles Endüstriyel Elektronik A.Ş. ile ürün işbirliğine girdik;

EDM İşleme Nedir?

Elektriksel deşarj işleme, EDM, malzemenin dielektrik bir sıvıya batırılmış elektrotlar arasında hızlı bir elektrik akımı deşarjı dizisi kullanılarak bir iş parçasından çıkarıldığı bir üretim sürecidir. Bu süreç, işlenmesi imkansız parçaları üretmek için kullanılır. EDM, malzemeyi çıkarmak için mekanik kuvvet kullanmadığından, geleneksel olmayan olarak kabul edilir.

EDM, karmaşık ve incelikli şekiller oluşturmak için ideal olan ve titanyum gibi sert metalleri şekillendirebilen olağanüstü hassas bir işlemdir. EDM kullanılarak şekillendirilen malzemeler, işlemin başarılı olması için elektriksel olarak iletken olmalıdır.

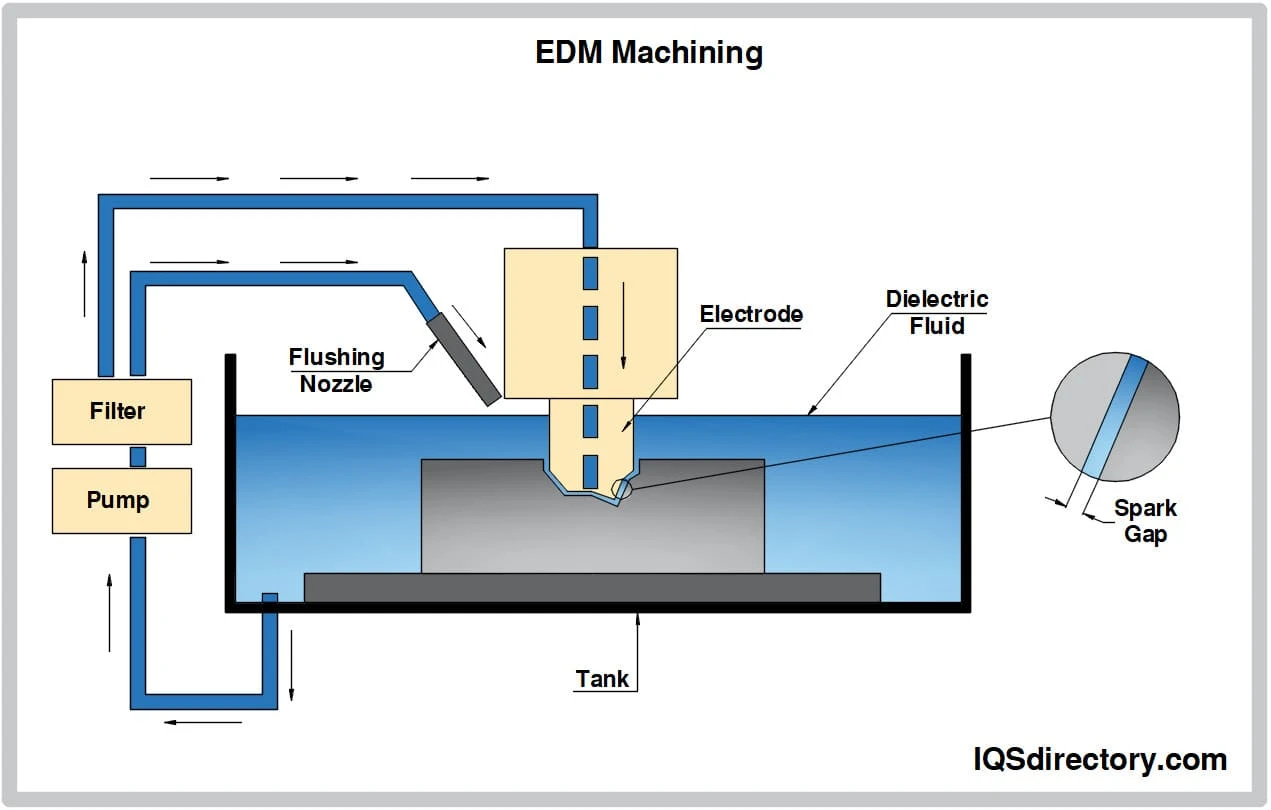

Bir EDM makinesinin iş parçası elektrodu, anot, DC güç kaynağının pozitif terminaline bağlanırken, alet elektrodu, katot, negatif terminale bağlanır. Elektrotlar dielektrik sıvıya daldırılır ve kıvılcım aralığıyla ayrılır. Kıvılcımlanma, kıvılcım aralığı bölgesinde aşırı elektrotermal ısı üretir ve bu da iş parçası yüzeyinin parçalarını eritir ve buharlaştırır, bu işlem kıvılcım erozyonu olarak bilinir.

Batıcı EDM işlemeye bir alternatif olan EDM tel işleme süreci, kesme işlemi için bir tel kullanan ahşap şerit testereye çok benzer şekilde çalışır. Bakır veya pirinçten yapılmış tel, içinden geçirilen yüksek voltajlı bir elektrik deşarjına sahiptir ve bu da telin iş parçasının kalınlığını kesmesini mümkün kılar.

EDM tel işlemede tel, iletkenliğin hassas bir şekilde kontrol edildiği deiyonize suda bir kıvılcım yaratır. Su, malzemeyi soğutur ve temiz dielektrik sıvının sürekli olarak işleme pompalanmasıyla çıkarılan malzemeyi yıkar ve fazla atığı temizler.

EDM işleminin aşırı sıcaklıkları, buharlaşma ve eritme veya kıvılcım aşınması yoluyla iş parçasından fazla malzemeyi hızla uzaklaştırır. Erimiş metal kısmen uzaklaştırılır. Elektrik potansiyeli geri çekildiğinde, plazma kanalı artık sürdürülemez ve çökerken basınç veya şok dalgaları üretir. Bu, erimiş malzemeyi boşaltarak kıvılcım bölgesinin etrafından uzaklaştırılan bir malzeme krateri oluşturur.

Plazma kanalı, iş malzemesinin pozitif ve aletin negatif hale getirildiği elektrik potansiyelinin kesilmesi nedeniyle çöktüğünde şok dalgalarının oluşumuyla malzeme çıkarılır. Elektronlar iş parçasına çarptıkça, pozitif iyonlar alete çarptığında malzemenin ısıtılması, eritilmesi ve çıkarılmasıyla kraterler oluşur ve bu da aletin aşınmasına neden olur.

Elektriksel deşarj işleme çok fazla güç gerektirir. İşlem için kullanılan jeneratörler, işlemin verimli ve başarılı bir şekilde çalışması için gerekli gücü sağlayabilmelidir. İşlemin güç parametrelerini üretme yeteneklerine göre seçilirler.

EDM (KALIP DALDIRMA)/TEL EDM takım tezgahları, dijital ev aletleri, otomotiv üretimi, tıbbi ekipman, yarı iletken paketleme, kalıp endüstrisi, havacılık, alüminyum endüstrisi, banyo armatürleri, askeri üretim vb. gibi çeşitli endüstrilerde yaygın olarak kullanılmaktadır.

SUZHOU HANQI CNC EKİPMANLARI CO.,LTD.2005 yılında kurulmuş olup, 30 yılı aşkın süredir çeşitli hassas CNC elektrik deşarj makinelerinin (EDM) ve CNC tel EDM kesme makinelerinin (WEDM) üretimi ve özelleştirilmesi konusunda uzmanlaşmıştır. İsviçre markasıyla aynı olan takım tezgahı dökümleri, Alman Zeiss koordinat test cihazı kullanılarak tüm önemli bileşen muayenelerinden geçmiştir ve EDM makinelerinin hassasiyetini ve kararlılığını sağlamak için İsviçre teknolojisiyle işbirliği yapmıştır. Hanqi CNC makineleri (EDM/WEDM), kalıp imalatı, otomotiv imalatı, çip teknolojisi, tıbbi ekipman, elektronik, elektrik, donanım, plastik vb. dahil olmak üzere çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Hanqi CNC, THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC, KNUTH vb. dahil olmak üzere birçok dünyaca ünlü markayla işbirliği yapmıştır. Fabrikamız, ISO9001, IS014001, CE, UL, ETL vb. gibi ilgili uluslararası yetkili sertifikalara sahiptir. Ürünlerimiz yüksek maliyet etkinliğine sahiptir ve dünya çapında 30'dan fazla ülke ve bölgeye ihraç edilmiştir. Yüksek kaliteli ve yüksek hassasiyetli takım tezgahlarımızla (MS-WEDM/EDM işleme hassasiyetinde sektör lideri), çok karmaşık bileşenleri işleyebiliyoruz ve çeşitli ülkelerden müşteriler tarafından tercih ediliyoruz, böylece çok sayıda yüksek kaliteli yerli ve yabancı uzun vadeli işbirliği yapan müşteri biriktiriyoruz.
